FB-02YS 2x22 AWG+ LiY 2x24 AWG  (St+C)Y-fl  PiMF  250V                                250V

Dev iceNet系统用于连接工业设备(如:限位开关，光电开关，变频驱动器，电机启动器，阀岛和

应 用

PLC等)，是建立在已经广泛认可的CAN技术基础上。KERPEN DeviceNet Dropping总线电缆主要

应用于连接整个总线系统的支线部件。

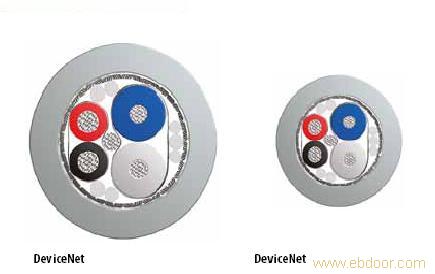

结 构

数据线

导体

………多股镀锡铜，22AWG/19

绝缘

………

发泡聚乙烯，内外覆聚乙烯薄膜，厚度0.615mm

色标

………蓝/白

线对屏蔽………24μm PETP复合铝箔

电源线

导体

………多股镀锡铜，24AWG/19

绝缘

………PVC绝缘，厚度0.325mm

色标

………黑/红

线对屏蔽………24μm PETP复合铝箔

排扰线 ………7x0.5mm2镀锡铜

整体屏蔽………24μm PETP复合铝箔，65%镀锡铜丝编织

外护套

………阻燃聚氯乙烯（PVC），灰色

电缆标识………KERPENWERK DeviceNet Trunk Cable 1 Pair

 22AWG  1 Pair 24 AWG  Length

整体外径………6.9mm

技术参数

缩写

阻燃标准：

 IEC 60332-1

IEC  60332-3  C类

外护套：

卤酸气含量：

max.17%(IEC 754-1)

含氧指数：

min.30%

(IEC 60332-3 annex B)

抗紫外线标准：UL 1581-1200

温度范围：

﹣30℃～+70℃

（工作过程中）

﹣5℃～+50℃

（安装过程中）

最小弯曲半径：

10×电缆直径

FB-    总线电缆

02Y   发泡PE绝缘

S    皮包皮绝缘

Li      低压控制线

Y   PVC绝缘

(St+C) 整体铝箔加铜网屏蔽

Y   PVC外护套

-fl    阻燃

PiMF   线对屏蔽

电气参数（

20

℃）

 特性 单位 数据线对 电源线对

导体线规

 AWG 22 24

导体阻抗

max. Ω/km 57.4 91.8

特性阻抗（

1MHz

）

 Ω 120±12

衰减

 125kHz

max. db/100m0.95

 500kHz

max. db/100m1.64

 1000kHz

max. db/100m2.30
