应用和特性

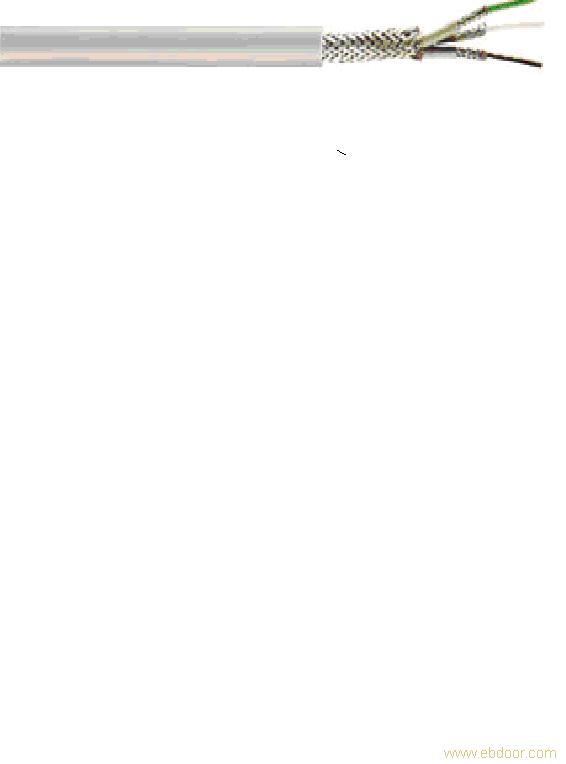

电缆结构

技术参数

本电缆适合在各种电子设备中用作可移动的数据传输和控制电缆，可以确保运行过程中不受外界干扰。

□      多股精细裸铜导体

□      芯线结构标准： VDE 0295 第5类；IEC 60228第5类

□      复合PVC绝缘芯线

□      芯线标记标准： DIN 47100

□      芯线单独镀锡铜丝包绕

□      PVC绝缘保护

□      芯线绞合成缆

□      合成纤维包覆

□      镀锡铜丝编织屏蔽

□      PVC外护套

□      护套颜色：灰（RAL 7032）

峰值工作电压：      　　　　　　　350V

（不可于电源或高压电流连接）

测试电压：        　　　　　　　 1200V

绝缘电阻：    　　　　　　　≥20MΩ/km

最小弯曲半径：

           　　　　　　　　15 x 电缆外径

工作温度：

移动安装：   　　　　　　　-5℃ 至 70℃

固定安装：  　　　　　　　-30℃ 至 70℃

阻燃标准：   　　　　　　　IEC 60332-1

产品编号

芯线根数及            导体截面积

电缆耗铜量        kg/km

电缆近似外径         mm

电缆近似重量

  kg/km

CN352001402

2x0,14

36,5

6,8

63

CN352001403

3x0,14

42,1

7,2

72

CN352001404

4x0,14

51,3

7,9

86

CN352001405

5x0,14

61,4

8,5

103

CN352001407

7x0,14

78,0

9,3

131

CN352001412

12x0,14

135,0

11,8

232

CN352002502

2x0,25

41,5

7,2

69

CN352002503

3x0,25

53,0

7,7

106

CN352002504

4x0,25

65,0

8,4

130

CN352002505

5x0,25

78,0

9,2

161

CN352002507

7x0,25

94,0

10,2

196
